Vasszerelés a gyakorlatban

A beton nagyon jól bírja a nyomást, és nagyon rosszul a húzást – nagyjából a nyomószilárdságának a tizedét. Ezért kerül bele acél: a betonvas veszi fel azt az erőt, amit a beton önmagában nem bírna. Ez a mondat az egész vasszerelés lényege. Minden más – az átmérő, az osztás, a kengyel, a betonfedés – ebből következik.

Ez a cikk arról szól, hogy a mindennapi családi házas munkákban hova mekkora vas kerül, miért pont oda, és mi történik akkor, ha valaki „megspórol" belőle. Konkrét számokkal, mert azok nélkül ez a téma üres beszéd.

Fontos, mielőtt továbbolvas: az itt szereplő méretek a hazai kivitelezői gyakorlatban szokásos nagyságrendek, tájékoztatásul. Teherhordó szerkezetnél – alap, koszorú, födém, pillér, támfal, lépcső – a mértékadó mindig a statikus által készített terv, mert a végleges méret a terheléstől, a fesztávtól, a talajtól és a szerkezet geometriájától függ. Ez a cikk arra jó, hogy megértse, mi történik a betonban, és hogy tudjon kérdezni a kivitelezőjétől.

Miből dolgozunk? A betonacél alapfogalmai

A ma használt bordás betonacél jelölése B500B. A „B" a betonacél, az „500" a folyáshatár N/mm²-ben, a második betű a duktilitási osztály – vagyis azt mondja meg, mennyire nyúlékony az acél, mennyit tud „szólni", mielőtt elszakad. Ez nem mellékes tulajdonság: földrengésre, süllyedésre, rendkívüli terhekre az a szerkezet reagál jól, amelyik előbb megnyúlik és repedezik, mint hogy hirtelen leszakadna.

• B500A – hidegen alakított, kisebb nyúlóképesség (jellemzően hálóknál, kisebb átmérőknél)
• B500B – a szokásos szálas betonacél és a jobb hálók anyaga
• B500C – a legnagyobb nyúlóképesség, speciális esetekre

A régi magyar jelölések, amiket idősebb kollégáktól még hallani: B60.50 a bordás (a mai B500-hoz közeli folyáshatár), B38.24 a sima köracél (kb. 240 N/mm²). Ha valaki „huzalvasat" mond, jellemzően a sima köracélra gondol.

Bordás vagy sima? A bordázat nem díszítés: az köti a betonhoz a vasat. Sima köracél sokkal rosszabbul tapad, ezért teherhordó hosszvasnak ma nem használjuk. Kengyelnek – ahol a kampó és a zárt alak úgyis megfogja – a Ø6-os sima köracél még előfordul, de a bordás Ø6–8 a korrektebb megoldás.

Szokásos átmérők a családi házas gyakorlatban: Ø6, Ø8, Ø10, Ø12, Ø14, Ø16. Ennél vastagabb ritkán kerül lakóházba.

Egy fontos szám: mennyivel bír többet a vastagabb vas?

A betonvas teherbírása a keresztmetszettel arányos, az pedig az átmérő négyzetével nő. Ez az, amit ránézésre senki nem érez:

Vagyis amikor valaki Ø12 helyett Ø10-et tesz be, az nem „két milliméterrel vékonyabb", hanem 30%-kal kevesebb acél. Négy hosszvasnál ez már komoly teherbírás-különbség – az árajánlaton viszont pontosan ugyanaz az egy sor szerepel: „vasalás". (Erről szól a másik cikkünk is: miért lehet a legolcsóbb árajánlat a legdrágább.)

A koszorú – az épület abroncsa

A vasbeton koszorú az a körbefutó gerenda, ami a falak tetején összefogja az egész épületet. Nem attól dolgozik, hogy nehéz, hanem attól, hogy összeköt. A falak enélkül külön-külön állnának: a koszorú az, ami az egészet egy dobozzá teszi.

Mit vesz fel a koszorú?

• a födém által a falakra adott vízszintes taszító erőt,
• az egyenlőtlen talajsüllyedésből származó húzást,
• a szélterhet és a rendkívüli terheket (például földrengést),
• a nyílások, áthidalók fölötti koncentrált terheléseket.

Szokásos kialakítás családi háznál:

• Magasság: jellemzően a födém teherhordó rétegének magassága, gyakorlatban 20–25 cm.
• Szélesség: a fal vastagságához igazodik – a fal teherhordó részének legalább kétharmada, hőszigetelt falszerkezetnél a hőhídmegszakítás mögött.
• Hosszvasak: jellemzően 4 db Ø10–12 (a terv szerint több is lehet), a koszorú négy sarkában.
• Kengyel: Ø6 (vagy Ø8), 20–25 cm-enként, zárt kengyel.
• Beton: legalább C16/20, ma jellemzően C20/25.

Ahol a koszorú tényleg eldől: a sarkok és a toldások. Ez az a pont, ahol a legtöbb hibát látni. A koszorú akkor működik abroncsként, ha folytonos. Ha a sarkon a két vas csak „összeér", az nem kötés. A sarkokban hajlított sarokvasnak vagy megfelelő átfedésnek kell lennie, a toldásokat pedig el kell csúsztatni egymáshoz képest, nem szabad mindet ugyanabba a keresztmetszetbe tenni. Az átfedés hossza bordás betonacélnál a gyakorlatban a rúdátmérő 40–60-szorosa (Ø10-nél tehát nagyjából 40–60 cm) – a pontos értéket a terv adja meg.

Mit okoz a hibás koszorú? Nem azonnal dől össze a ház – ez a baj vele. Évek múlva jelentkezik: átlós repedések a nyílások sarkainál, elváló faltalálkozások, a födém alatt végigfutó vízszintes repedés. Ezeket utólag befoltozni lehet, megszüntetni nem: a repedés vissza fog jönni, mert az ok megmaradt.

Lépcső és terasz – ahol a vas a húzott oldalon van

A lépcső és a teraszlemez ugyanolyan hajlított szerkezet, mint egy födém, csak ferdén vagy kinyúlva. A legfontosabb szabály itt egyetlen mondat:

A vasat oda kell tenni, ahol a beton húzásra dolgozik. Ha rossz oldalra kerül, gyakorlatilag semmit nem ér.

• Két végén megtámasztott lemezlépcsőnél a lemez alul feszül – a fő vasalás alulra kerül, betonfedéssel megemelve.
• Konzolos (befogott) lépcsőfoknál vagy kinyúló teraszlemeznél fordítva: a felső síkban keletkezik a húzás, tehát a fő vasalás felülre kerül. Ez az a hely, ahol a leggyakrabban rontják el – és ez az a hiba, ami komolyan veszélyes.
• Az indítóvasak (csatlakozó vasak) ugyanilyen fontosak: a lépcső vagy a terasz nem önmagában áll, hanem be van kötve az alaptestbe, a koszorúba vagy a födémbe. Ha nincs bekötés, csak „odaöntik", akkor a csatlakozásnál előbb-utóbb megnyílik a hézag.

Szokásos nagyságrendek: fő vasalás Ø10–12, 15–20 cm-enként, keresztirányban (elosztóvas) Ø8, 20–25 cm-enként, a lemez 12–15 cm vastagságában. Kültéri teraszlemeznél mindehhez jön a lejtés (1,5–2%), a vízelvezetés és a fagyállóság.

Mit okoz a hibás vasalás? A lépcső belóg és a támaszoknál megreped; a kinyúló teraszlemeznél a befogásnál nyílik meg a felső repedés, oda befolyik a víz, a vas rozsdásodni kezd – és a rozsdásodó acél térfogata megnő, ami tovább repeszti a betont. Ez egy önmagát gyorsító folyamat.

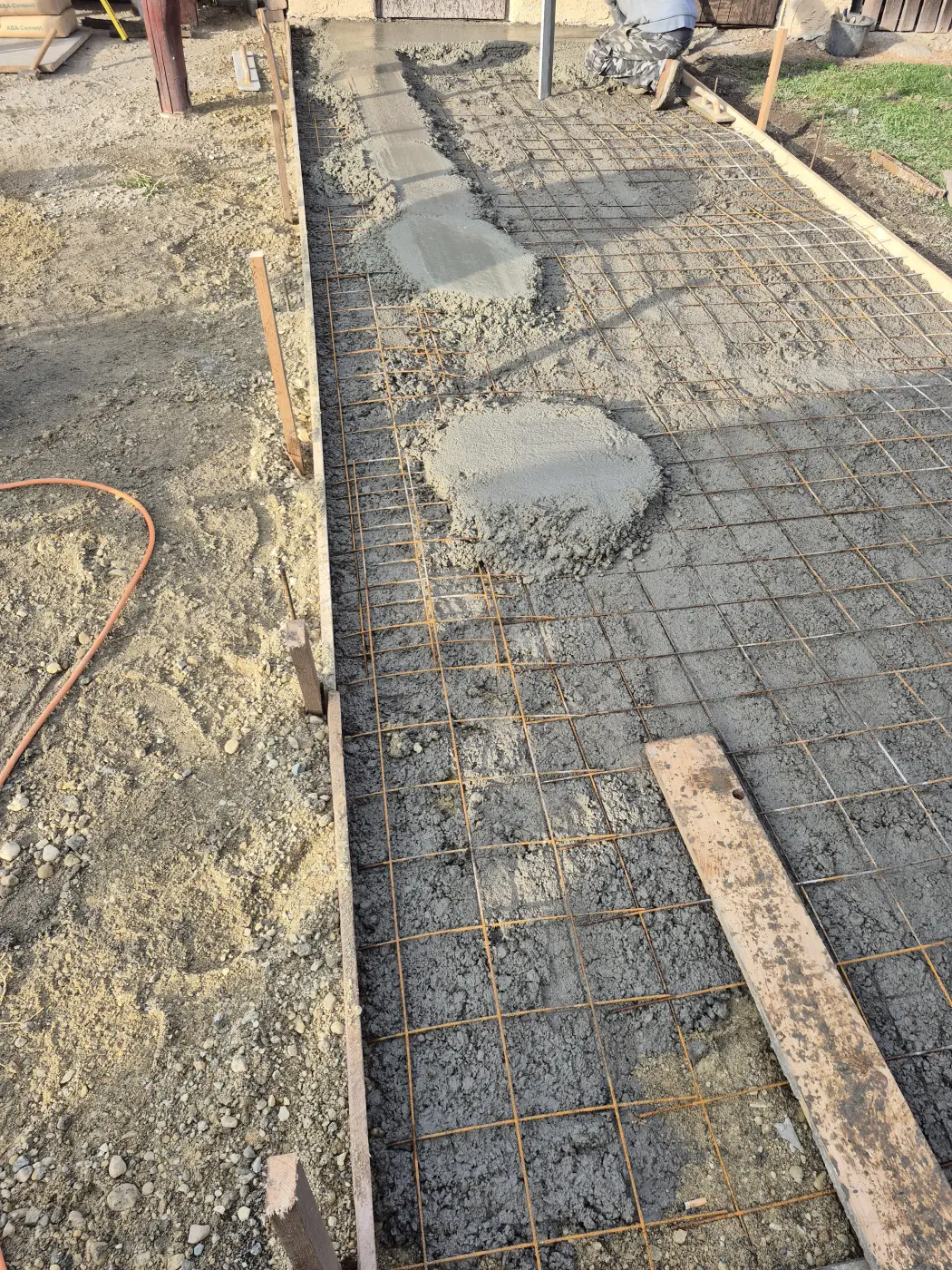

Aljzatbeton és térbeton – a hegesztett háló

Itt találkozik a legtöbb megrendelő a vasalás kérdésével, mert ez az, amit a saját udvarán lát.

A hegesztett háló jelölése a szemméretből és a huzalátmérőből áll össze; a szakmai (Q) jelölés száma pedig egyszerűen a keresztmetszet cm²/m-ben, százszorosan:

A táblák nálunk, Borsod megyében jellemzően 5,0 × 2,5 m méretben érkeznek – a telepek ezt tartják raktáron. Kaphatók kisebb, kézzel is mozgatható táblák is.

Mikor melyik? Gyakorlati hozzárendelés terhelés szerint:

És most a legfontosabb rész, amit soha nem lehet elégszer elmondani:

A hálónak nem a földön kell feküdnie. A vas a lemez alsó harmadában–közepében dolgozik. Ha távtartó nélkül fektetik le, és rálapátolják a betont, a háló a lemez alján marad, közvetlenül a földön. Ott statikailag gyakorlatilag nem dolgozik semmit, viszont nincs alatta betonfedés, tehát nedvességet kap, és rozsdásodni fog.

Ez a hiba nulla forintot spórol a kivitelezőnek – a távtartó fillérekbe kerül –, mégis rendszeresen látni. Ha egyetlen dolgot kell ellenőriznie a betonozás előtt a saját udvarán, ez az: emelve van-e a háló, és van-e alatta távtartó.

Két további dolog ide tartozik:

• A hálókat át kell fedni, jellemzően legalább két szem, azaz kb. 30 cm átfedéssel, és kötözni. A hézaggal lerakott háló mentén fog megrepedni a beton.
• A háló nem helyettesíti a dilatációt. A vas nem akadályozza meg a repedést, hanem kordában tartja: eloszlatja sok apró, hajszálvékony repedésre ahelyett, hogy egy nagy, tátongó repedés keletkezne. Dilatációs vágás ettől függetlenül kell.

Pillérek, oszlopok

A pillér nyomott szerkezet – laikusan úgy tűnhet, oda minek a vas, hiszen a beton pont a nyomást bírja jól. Két okból mégis kell:

1. A pillér sosem csak nyomott. Szél, vízszintes terhek, excentrikus terhelés – mindig van benne hajlítás is, ami az egyik oldalon húzást jelent.
2. A karcsú pillér kihajlik. A hosszvasak és a kengyelek együtt akadályozzák meg ezt.

Szokásos kialakítás:

• Hosszvasak: legalább 4 db (négyszög keresztmetszetnél sarkonként egy), jellemzően Ø12–16. A szabvány minimum vasmennyiséget is előír a keresztmetszethez viszonyítva.
• Kengyel: legalább Ø6, illetve a legvastagabb hosszvas átmérőjének negyede – a kettő közül a nagyobb.
• Kengyeltávolság: a gyakorlatban családi házas méreteknél 15–25 cm. A csomópontok közelében (a pillér tövénél, a koszorú/födém alatt) és a vastoldások környékén a kengyeleket sűríteni kell – jellemzően a fenti távolság 60%-ára.

Mit okoz a ritka kengyel? Amikor a pillér terhelést kap, a hosszvasak a kengyelek közötti szakaszon oldalra kihajlanak, és lepattintják a betonfedést. Ez a klasszikus „hordószerű" kirepedés a pillér tövénél. Ha a kengyelek sűrűek, a vasak nem tudnak kimozdulni, a beton be van szorítva, és a pillér lényegesen szívósabban viselkedik.

Kerítés – oszlopok és lábazat

A kerítést sokan nem tekintik statikai szerkezetnek. Pedig a kerítés egy magas, keskeny szerkezet, amit oldalról nyom a szél – az alsó betonozásnál pedig ugyanolyan hajlítás keletkezik, mint egy befogott konzolnál. (A helyes kerítésépítést ezért kezdjük mindig a fagyhatár alatti alapnál.)

Betonozott kerítéspillér (falazott, zsalukő vagy monolit oszlop):

• Hosszvasak: 4 db Ø10–12, végigfutva a lábazattól az oszlop tetejéig.
• Kengyel: Ø6, 20–25 cm-enként, zsalukő oszlopnál a zsalukő magasságához igazítva.
• Indítóvasak: az alaptestből kell kiállniuk, megfelelő átfedéssel – ha az oszlop vasalása nincs bekötve az alapba, akkor nincs mibe kapaszkodnia.
• Alapozás: fagyhatár alá, ami nálunk kb. 80 cm; a gödör átmérője oszloponként jellemzően 25–30 cm.

Lábazati betongerenda (a mezők közötti fal): ha a lábazat 30–40 cm-nél magasabb, vagy lejtős a terep, oda is kell alsó vasalás – jellemzően 2 db Ø10, kengyellel összefogva. Enélkül a lábazat az oszlopok között át fog repedni, jellemzően középen, függőleges repedéssel.

Táblás és 3D panelkerítésnél a fém oszlopok esetén nem vasalásról, hanem a betonozott gödörről van szó: az a lényeg, hogy fagyhatár alá menjen, és a panelhez igazodó (jellemzően 2,5 m-es) osztásban álljon.

Mit okoz a rossz vasalás? A kerítés nem egyszerre dől el – évente ferdül pár millimétert, aztán egy nap a szomszéd szól, hogy „ez már nem áll egyenesen". A repedt lábazatot pedig nem lehet megjavítani, csak elbontani.

Kengyelezés – amiről a legkevesebbet beszélnek

A kengyel a laikus szemének csak „az a keret, ami összefogja a vasakat". Valójában három dolgot csinál egyszerre, és mindhárom kritikus:

1. Felveszi a nyíróerőt. Egy gerenda nemcsak lehajlik, hanem a támaszok közelében el is nyíródhat – ferde, 45 fok körüli repedéssel. Ezeket a ferde repedéseket a kengyel varrja össze. Nyírási törés esetén nincs előjel, nincs belógás: a szerkezet hirtelen megy tönkre. Ezért nem lehet a kengyelen spórolni.
2. Megakadályozza a hosszvasak kihajlását. Erről a pillérnél volt szó.
3. Összeszorítja a betont. A zárt kengyel „abroncsként" működik – a bezárt beton jóval nagyobb terhelést és alakváltozást bír ki, mint a szabad.

Amire a kivitelezésnél figyelni kell:

• A kengyel legyen zárt, és kampóval végződjön. A nyitott, összeérintett kengyel a terhelés alatt egyszerűen kinyílik. A kampó jellemzően 135 fokos, és a kengyel belseje felé néz.
• A hajlítási sugár nem lehet túl kicsi. Ha éles sarokra hajlítják, ott az acél elreped – ez a törés csak évek múlva, terhelés alatt derül ki.
• A kengyeleket kötözni kell, nem hegeszteni. A helyszíni hegesztés a hőhatás miatt elveszi az acél nyúlóképességét, épp azt a tulajdonságot, amiért B500B-t használunk. (A gyári hegesztett háló ettől külön kategória: azt erre a célra gyártott gépsoron, ellenőrzött technológiával hegesztik.)
• A kengyelosztást tartani kell. A „nagyjából ott lesz valahol" osztás azt jelenti, hogy lesz egy 40 centis szakasz kengyel nélkül – és a nyírási repedés pont ott fog megjelenni.
• Sűríteni a támaszok közelében. A nyíróerő a támaszoknál a legnagyobb, a mező közepén a legkisebb. Ezért a rendes kengyelkiosztás nem egyenletes: a végeken sűrűbb.

Támfal – ahol a legtöbbet számít, és a legtöbbször rontják el

A támfal az a szerkezet, ahol a vasalás hibája a legdrámaibb következménnyel jár, mert a földnyomás nem szünetel. Egy födémről leszedheti a terhet, egy támfalról nem: a föld ott van, és nyom, éjjel-nappal, esőben duplán.

A legfontosabb mondat az egész cikkben:

A támfal fő vasalása a föld felőli oldalra kerül. Mert a föld kifelé nyomja a falat, tehát a fal a földdel érintkező oldalán feszül. Ha a vas a látható, szabad oldalra kerül, a támfal statikailag gyakorlatilag vasalatlan.

Ez nem elméleti hiba. Előfordul, mert az ember ösztönösen a látható oldalra tenné a megerősítést.

A támfal vasalásának elemei:

• A fal (szár) függőleges fő vasalása a földoldalon, jellemzően Ø12–16, 15–20 cm-enként – a fal magasságától és a földnyomástól függően.
• Vízszintes elosztóvasak, jellemzően Ø8–10, 20–25 cm-enként, mindkét oldalon.
• A talp (alaplemez) vasalása, ami legalább annyira fontos, mint a szár: a támfal nem a súlyától áll meg, hanem attól, hogy a talpán lévő föld és a talplemez lehorgonyozza.
• Indítóvasak a talpból a szárba, megfelelő átfedéssel. Ez a támfal legterheltebb pontja – a szár és a talp találkozása. Ha itt rossz a bekötés, ott fog eltörni.

Ami a vasaláson kívül életbevágó a támfalnál:

• Vízelvezetés. A fal mögé dréncső és szivárgó kavicsréteg kell, geotextíliával. Ha a víz nem tud elmenni, a víznyomás a földnyomás mellé társul, és megsokszorozza a terhelést. Rengeteg megdőlt támfal valójában nem „gyenge vasalás", hanem eldugult vagy soha nem is létezett vízelvezetés miatt megy tönkre.
• Dilatáció, jellemzően 6–8 méterenként, mert a hosszú, egybefüggő fal a hőmozgástól is megreped.
• Nagyobb betonfedés, hiszen a földdel és nedvességgel érintkezik.

És egy fontos figyelmeztetés: kb. 1–1,5 méter magasság fölött, illetve ha a támfal mögött épület, út vagy rézsű van, a támfal statikai tervezést igényel, sok esetben engedélyköteles is. Ez nem az a szerkezet, amit „szemre" kell megcsinálni.

A betonfedés – a láthatatlan, ami eldönti, meddig él a szerkezet

Ha egyetlen dolgot kell megjegyeznie ebből a cikkből a vas mérete mellett, akkor ez az: a betonvasnak minden oldalról betonnal körülvéve kell lennie. Ez a betonfedés. Két dolgot csinál: megvédi az acélt a rozsdától és a tűztől, és biztosítja a tapadást a beton és az acél között.

Mi történik, ha nincs elég fedés? A beton lúgos, és ez a lúgosság vékony védőréteget tart fenn az acél felületén. Ha a fedés kevés, a levegő szén-dioxidja idővel „karbonátosítja" a betont, a védelem megszűnik, és a vas rozsdásodni kezd. A rozsdásodó acél térfogata a többszörösére nő – és ez a nyomás lepattintja a betont. Ez a jellegzetes kép: barnás foltok, majd leváló betondarabok, alattuk a rozsdás vas. Amikor ez megjelenik, a szerkezet már évek óta romlik.

Ezért nem mindegy, hogy a vas a betonban van-e, vagy csak beledobták a betonozás közben. A távtartó nem opció, hanem szerkezeti elem.

Amitől a vasszerelés jó lesz – rövid összefoglaló a kivitelezés oldaláról

• A terv szerinti átmérő és osztás. Nem „körülbelül annyi", nem „ez is jó lesz". A Ø10 nem Ø12.
• Tiszta vas. A felületi, port okozó rozsda nem baj – sőt, a kissé érdes felület jobban tapad. A laza, lemezesen leváló rozsda, a festék, az olaj és a sár viszont igen: ezek elrontják a tapadást.
• Rendes kötözés. Minden metszéspontot nem kell, de annyit igen, hogy a vasszerelés a betonozás és a vibrálás alatt egyben maradjon és ne mozduljon el.
• Távtartók mindenhol – alul, oldalt, és ahol felső vasalás van, ott bakok is.
• Előírt átfedés a toldásoknál, eltolt toldási helyekkel.
• Kengyelsűrítés a támaszoknál és a csomópontoknál.
• A betonozás előtti ellenőrzés. Ez az utolsó pillanat, amikor mindez látszik. Utána már csak szürke felület van.

Amit ez az egész eredményez: egy olyan szerkezet, ami nem repedezik össze az első teleken, ami elviseli az egyenlőtlen talajmozgást anélkül, hogy a falak megnyílnának, aminek a lépcsője és a teraszlemeze 20 év múlva is ott van, ahol volt, és aminek a támfala nem indul meg az első nagy esőzésnél.

És egy ennél is józanabb érv: a vasalás az a tétel, amit utólag lehetetlen javítani. A festést, a burkolatot, a nyílászárót, még a tetőt is ki lehet cserélni. Egy rosszul vasalt koszorút, támfalat vagy lépcsőt nem lehet – azt csak elbontani.

Gyakori kérdések a témában

Elhagyható a vasalás egy kis udvari betonnál?

Egy kis, nem terhelt járdafelületnél elvben igen, a gyakorlatban nem érdemes: a háló ára a munka árához képest csekély, viszont a nélküle keletkező repedéseket nem lehet visszacsinálni. Ha egyáltalán rááll autó, akkor semmiképp.

Mennyivel drágább a vastagabb vas?

Az acél a teljes munkadíj töredéke. Egy udvari betonnál a Q188-ról Q257-re váltás jellemzően pár tíz forint négyzetméterenkénti nagyságrend – az elbontás és újraépítés viszont a teljes munka ára még egyszer. Ezért soha nem ez az a tétel, ahol spórolni érdemes.

Rozsdás betonacél beépíthető?

A felületi rozsda igen. Ami leválik, lemezesedik, vagy amitől a bordázat már nem tapintható, az nem.

Össze lehet hegeszteni a betonvasat a helyszínen?

Kötésként nem ez a helyes megoldás – a hő elveszi az acél nyúlóképességét. A betonacélokat kötözni kell, a toldás pedig előírt hosszúságú átfedéssel történik.

Honnan tudom, hogy jól van vasalva, ha nem értek hozzá?

Betonozás előtt nézze meg, és kérdezzen. Négy dolog laikusan is ellenőrizhető: áll-e távtartón a vas; van-e mindenhol kengyel és nagyjából egyenletes-e; a hálók át vannak-e fedve; és a földdel érintkező oldalon van-e mindenhol betonfedés.
